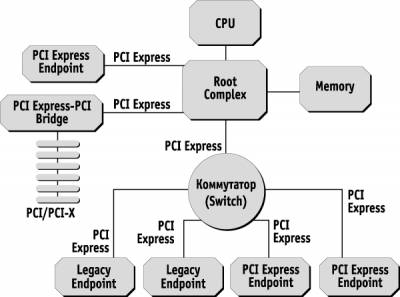

процессором (одним или несколькими) и памятью. Корневой комплекс может иметь один и более портов PCI Express, каждый из них определяет свой домен иерархии (hierarchy domain). Каждый домен состоит из одной конечной точки (Endpoint) или субиерархии — нескольких конечных точек, связанных коммутаторами. Возможность непосредственных равноранговых коммуникаций между элементами разных доменов обязательной не является, но может присутствовать в конкретных реализациях. Для обеспечения прозрачных равноранговых коммуникаций в корневом комплексе должны присутствовать коммутаторы. Возможность взаимодействия центрального процессора с любым устройством любого домена безусловна, как и возможность обращения любого устройства к памяти. Корневой комплекс должен генерировать запросы к конфигурационному пространству — его роль аналогична главному мосту PCI. Корневой комплекс может генерировать запросы ввода/вывода как запросчик; он может генерировать и блокированные (Locked) запросы, требующие непрерываемого исполнения. Корневой комплекс не должен поддерживать блокированные запросы как исполнитель (Completer) — это предотвращает «заклинивание» ввода/вывода.

Конечная точка (Endpoint) — это устройство, способное инициировать и/или исполнять транзакции PCI Express от своего имени или от имени устройства не PCI Express (например, хост контролера USB). Конечная точка должна быть видима в одном из доменов иерархии. Конечная точка должна иметь заголовок конфигурационного пространства типа 0 (см. главу 5) и отвечать как исполнитель на конфигурационные запросы. В качестве механизма сигнализации прерываний все конечные точки используют MSI. В PCI Express рассматриваются два типа конечных точек: «наследники» (Legacy) и новые точки, построенные по идеологии PCI Express. К «наследным» точкам имеется ряд послаблений.

Коммутатор (Switch) имеет несколько портов PCI Express. Логически он представляет собой несколько виртуальных мостов PCI$PCI, соединяющих порты коммутатора со своей внутренней локальной шиной. Виртуальный мост PCI описывается конфигурационными регистрами с заголовком типа 1 (см. главу 5). Порт, ведущий к вершине иерархии, называется восходящим (upstream port) — через него коммутатор конфигурируется как набор мостов PCI. Коммутатор транслирует между портами пакеты всех типов, основываясь на адресной информации, актуальной для пакета данного типа. Коммутатор не распространяет блокированные запросы со своих нисходящих портов. Арбитраж между портами коммутатора может учитывать виртуальные каналы и, соответственно, взвешенно распределять

пропускную способность. Коммутатор не имеет права разбивать пакеты на более мелкие (аналог этого права имеется в мостах PCI).

Мост PCIExpress–PCI соединяет иерархию шин PCI/PCI$X с «фабрикой» ввода/вывода — корневым комплексом или коммутаторами PCI Express.

Конфигурирование «фабрики» осуществляется либо со 100% совместимостью с конфигурационным механизмом PCI 2.3, либо с использованием расширенного конфигурационного пространства PCI$X. Каждое соединение PCI Express с помощью виртуальных мостов отображается в виде логической шины PCI со своим номером.

Логические устройства отображаются в конфигурационном пространстве как устройства PCI, каждое из которых может иметь 1–8 функций со своим набором конфигурационных регистров.
